PCB Dizgi ve Elektronik Üretim: Sıkça Sorulan Sorular

PCB dizgi (PCBA, Printed Circuit Board Assembly), baskı devre kartına elektronik komponentlerin yüzey montaj (SMD) ve delikli montaj (THT) yöntemleriyle yerleştirilip lehimlenmesidir. Sonuç, üzerine bileşenleri monte edilmiş, çalışmaya hazır bir elektronik karttır.

SMT Labs, İstanbul Maslak'taki tesiste otomatik dizgi hattıyla prototipten seri üretime PCB dizgi hizmeti verir. Süreç; lehim pastası baskısı, SPI kontrolü, yüksek hızlı pick & place yerleştirme, çok bölgeli reflow lehimleme ve dizgi sonrası AOI kontrolünden oluşur.

• SMD: 0201 ve 01005 kılıflardan QFN, QFP ve BGA/µBGA'ya kadar
• THT: konnektör, röle, güç bileşenleri; selektif ve elle lehim
• Tek ve çift taraflı kartlar tek akışta

SMD (yüzey montaj) dizgide komponentler kartın yüzeyine yerleştirilip reflow fırınında lehimlenir; küçük kılıflar, yüksek yoğunluk ve otomasyon için idealdir. THT (delikli montaj) dizgide bileşenlerin ayakları karttaki deliklerden geçirilip lehimlenir; mekanik yük taşıyan konnektör, röle ve güç bileşenleri için tercih edilir.

Modern kartların çoğu karma yapıdadır. SMT Labs, SMD ve THT montajını aynı kart üzerinde tek siparişte birleştirir; THT tarafı selektif lehim ve elle lehim istasyonlarıyla desteklenir.

Yerleştirme aralığımız 0201 kılıftan BGA ve µBGA'ya kadar uzanır. 01005 gibi çok küçük pasif bileşenler ile QFN, QFP, LGA ve ince adımlı (fine-pitch) entegreler standart olarak dizilir.

BGA ve µBGA gibi altı görünmeyen bileşenlerin lehim kalitesi X-ray ile kontrol edilir; gerektiğinde reball uygulanır.

Evet. Tek adetlik prototipten düşük adetli seriye ve yüksek hacimli seri üretime kadar tüm adet aralıklarında çalışıyoruz. Numune kartlarda hedef teslim süremiz yaklaşık 10 iş günüdür.

Prototip ve seri üretim aynı hattan, aynı parametrelerle yürütülür; böylece prototipte doğrulanan tasarım seri üretime sorunsuz aktarılır.

Tek katmandan 64 katmana kadar baskı devre kartı temin ediyoruz. Malzeme olarak standart FR4, yüksek Tg FR4, ısı dağıtımı için alüminyum tabanlı (MCPCB) ve bükülebilir uygulamalar için flex / rijit-flex seçenekleri sunulur.

Yüzey işlem olarak HASL, kurşunsuz HASL, ENIG ve HDI mevcuttur. PCB üretimini dizgi ve komponent tedariki ile birleştirdiğinizde tek Gerber + BOM gönderimiyle monte edilmiş kart teslim alırsınız.

Dizgi fiyatı sabit bir liste üzerinden değil, projeye özel parametrelerle hesaplanır. Gerber, BOM ve Pick & Place dosyanızı ilettiğinizde 24 saat içinde net fiyat ve termin veririz.

Fiyatı etkileyen başlıca etkenler:

• Kart adedi (seri üretimde birim maliyet belirgin düşer)
• Komponent sayısı ve çeşitliliği (çok sayıda farklı paket besleyici değişimi ve kurulum süresini artırır)
• SMD / THT oranı, ince adım ve BGA yoğunluğu
• Tek veya çift taraflı olması, stencil ihtiyacı
• Kurşunlu / kurşunsuz lehim profili
• AOI, X-ray, ICT veya fonksiyonel test gibi ek kalite kontrolleri

Hayır. PCB dizgi ve üretim; adet, katman sayısı, komponent tipi, test kapsamı ve termine göre çok değişkenli bir hesaplama gerektirdiği için sabit fiyat listesi yayınlamıyoruz. Her proje için dosyalarınıza göre ayrı teklif çıkarılır.

Dosyalarınız eksiksizse fiyat ve termin teklifiniz 24 saat içinde iletilir. Mühendis ekibimiz aynı süre içinde Gerber ve BOM'u DFM açısından da inceler ve varsa riskli noktaları teklifle birlikte bildirir.

Prototip ve düşük adetli işlerde stencil hazırlama, dizgi programının yazılması ve besleyicilerin (feeder) kurulması gibi tek seferlik sabit maliyetler az sayıda karta bölünür; bu da birim fiyatı yükseltir. Adet arttıkça bu sabit maliyetler dağılır ve birim maliyet hızla düşer.

Evet. Komponentleri konsinye gönderirseniz teklif yalnızca dizgi işçiliğini ve varsa stencil / kurulum bedelini içerir; malzeme maliyeti eklenmez. BOM listenizi bize bırakırsanız 3 kıtadan orijinal parça tedarikini de biz üstleniriz ve malzeme maliyeti teklife dahil edilir.

Karma model de mümkündür: kritik parçaları siz gönderir, gerisini biz tedarik ederiz.

En hızlısı Gerber + BOM + Pick & Place dosyalarını ve hedef adedi göndermektir. Tasarım dosyası henüz yoksa mevcut kartın net fotoğrafları, yaklaşık komponent sayısı ve adet bilgisiyle de ön fiyatlandırma yapabiliriz.

Üç dosya yeterlidir: kart üretimi ve stencil için Gerber, komponent listesi için LCSC uyumlu BOM ve yerleştirme koordinatları için Pick & Place (CPL) dosyası.

Gerber paketinin içinde fab drawing (üretim çizimi) bulunması; ayrıca stackup, empedans gereksinimi ve kalite sınıfı (Class 2/3) bilgisinin verilmesi teklifi hızlandırır.

Dosyalar eksikse mevcut karttan mümkün olan çıkarımı yapar ve eksikleri DFM notlarıyla birlikte size bildiririz. Pick & Place yoksa Gerber ve BOM üzerinden koordinat çıkarımı yapılabilir; bu durumda doğrulama için ek bir adım eklenir.

BOM'u Excel (.xlsx) veya CSV olarak, her satırda referans tanımı (designator), üretici parça numarası (MPN), kılıf/paket ve adet bulunacak şekilde gönderin. LCSC parça numarası eklemek tedarik ve alternatif bulmayı hızlandırır.

Süreç dört adımda yürür:

• 1. Dosyaları iletin: Gerber, BOM ve Pick & Place (ya da mevcut kartın fotoğrafı ve adet).
• 2. 24 saatte teklif: DFM notları, fiyat ve termin.
• 3. Onay ve tedarik: PCB, stencil ve komponent temini; tedarik dışı parçalar için onaylı alternatif.
• 4. Üretim ve sevkiyat: dizgi, AOI ve test tamamlanır; kartlar İstanbul merkez depodan Türkiye geneline sevk edilir.

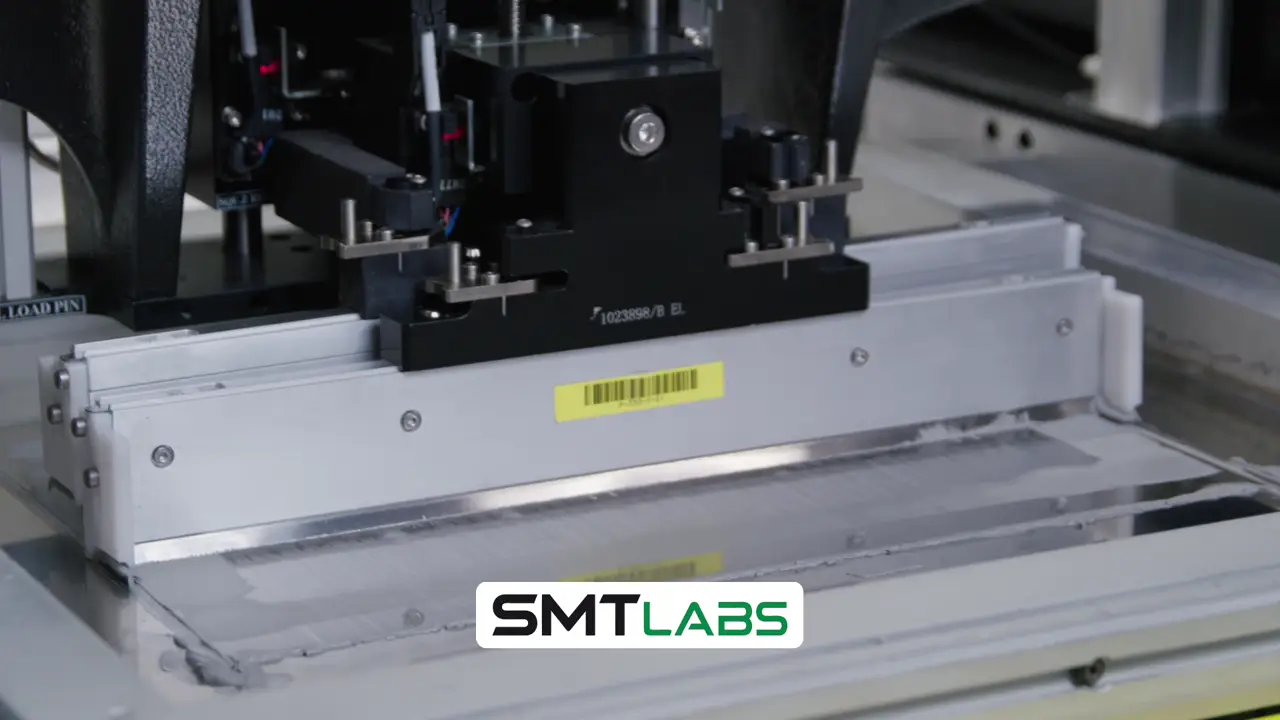

Evet. Lehim pastası baskısı için gereken paslanmaz çelik stencil, Gerber verinize göre bizde hazırlanır. Prototip işlerde stencil bedeli tek seferlik kurulum maliyeti olarak teklife yansır.

Panel verinizi gönderebilir ya da dizgi hattına uygun panelizasyonu bize bırakabilirsiniz. Panel kararı (v-cut, tab-route, kenar boşlukları, fiducial) DFM raporunda netleştirilir.

Evet. Elinizdeki dokümanla görüşmeye başlarız. Tasarım tamamlanmamışsa teknik destek ekibimiz eksik noktaları (komponent seçimi, footprint, DFM) netleştirir; ardından üretime geçilir. İsterseniz PCB, komponent, dizgi, yazılım yükleme ve testi tek elden anahtar teslim olarak yürütürüz.

Evet. BOM listenizi ilettiğinizde üç kıtaya yayılan tedarik ağımızla tüm parçaları orijinal kaynaklardan temin ederiz. Her BOM satırı MPN ve adet bazında fiyatlanır; stok, teslim süresi ve fiyat tek tabloda karşınıza gelir.

Bir parça tedarik dışıysa ya da teslim süresi projeyi geciktiriyorsa; elektriksel, mekanik ve footprint açısından eşdeğer, onaylı bir alternatif MPN öneririz ve etkisini (fiyat, termin) raporlarız. Kararı siz verirsiniz; onayınız olmadan parça değişikliği yapılmaz.

Tedarik yetkili distribütör ve doğrulanmış kaynaklardan yapılır. Talep halinde kaynak ve parti bilgisi paylaşılır; nem hassasiyetli bileşenler MSL kurallarına göre kuru ortamda saklanır ve taşınır.

İthalat, gümrükleme, menşe ve uygunluk evrakı süreci SMT Labs tarafında yürür; uzun ve değişken gümrük süreçleri sizin gündeminizden çıkar. Teklifte parça bedeli, nakliye, gümrük ve ilgili vergiler ayrı kalemler halinde şeffaf şekilde gösterilir.

Evet. Komponentleri tedarik edip size teslim edebiliriz. Ancak tedarik ve dizgiyi birlikte verdiğinizde eksik parça, yanlış paketleme ve nem/ESD taşıma riski tek elde yönetilir; sorumluluk tek noktadadır.

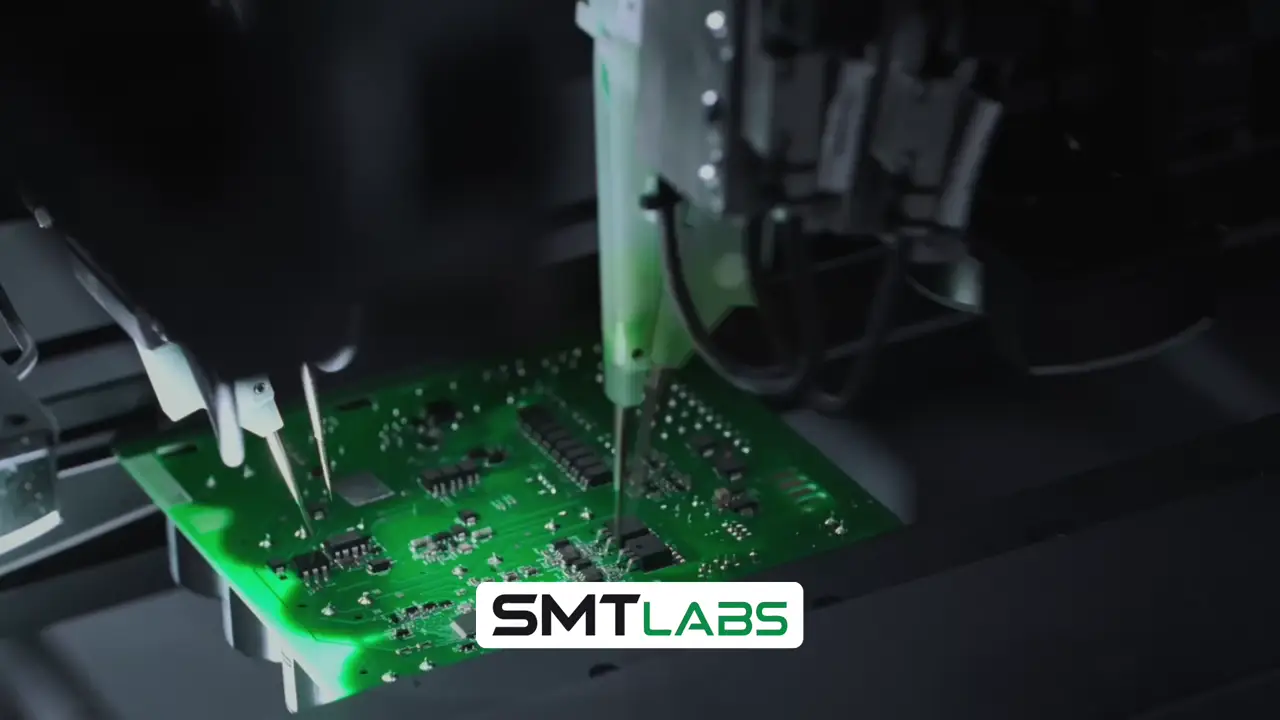

Kalite kontrol üretim akışının içine gömülüdür. Baskı sonrası SPI (lehim pastası muayenesi), dizgi sonrası AOI (otomatik optik muayene) standarttır; BGA/µBGA altı bağlantılar için X-ray, elektriksel doğrulama için ICT ve fonksiyonel test seçenekleri sunulur.

• SPI: pasta hacmi ve hizalama
• AOI: yerleştirme, polarite, lehim kalitesi
• X-ray: BGA/µBGA altı lehim
• ICT / fonksiyonel test: elektriksel ve işlevsel doğrulama

Üretim IPC-A-610 Class 2 ve Class 3 kabul kriterlerine göre yapılır. Sınıf seçimini kartın kullanım alanı belirler: Class 2 genel endüstriyel ürünler, Class 3 ise kesintisiz performansın kritik olduğu (savunma, havacılık, medikal) uygulamalar içindir.

BGA ve µBGA gibi altı görünmeyen bileşenlerin bağlantıları X-ray ile görüntülenir; boşluk (void), köprüleme ve açık devre bu yolla yakalanır. Hata bulunursa reball uygulanır ve sonuç yeniden X-ray ile doğrulanır.

Evet. Üretim parti bazında ve gerektiğinde komponent bazında kayıt altına alınır; hangi kartta hangi lot numaralı parçanın kullanıldığı geriye dönük izlenebilir. Bu, alan sorunlarında kök neden analizini mümkün kılar.

Kalite yönetim yaklaşımımız ISO 9001, çevre ISO 14001, iş sağlığı ISO 45001 ve bilgi güvenliği ISO 27001 çerçeveleriyle uyumludur; malzeme uygunluğunda RoHS ve REACH esas alınır. Belgelendirme kuruluşu onaylı sertifikalar yayınlandıkça kalite politikası sayfamıza eklenecektir.

Evet. AOI ve seçilen elektriksel/fonksiyonel testlerin çıktıları talep üzerine sevkiyatla birlikte paylaşılır. Test kapsamı teklif aşamasında netleştirilir.

Evet. Üretim İstanbul Maslak'taki tesiste yapılır; kartlar paketlenip seçtiğiniz kargo firmasıyla Türkiye'nin her yerine gönderilir. Numune ve seri teslimatlar tek adresten yönetilir.

Numune kartlarda hedef teslim süremiz yaklaşık 10 iş günüdür. Kesin termin; komponent tedarik durumuna, panel yapısına, test kapsamına ve kart karmaşıklığına göre teklifte belirtilir.

Kartlar ESD korumalı poşet ve kutularda paketlenir; nem hassasiyetli bileşen taşıyan kartlar için MSL kurallarına uygun kuru paketleme uygulanır. İstek üzerine özel etiketleme ve seri numarası kaydı yapılır.

Yurt dışı tedarikçilerden alınan parçaların konsolidasyonu, ithalatı ve gümrüklemesi lojistik hizmetimiz kapsamındadır. Farklı kaynaklardan gelen parçalar tek noktada birleştirilip tek sevkiyatla gönderilir; böylece termin ve maliyet öngörülebilir olur.

Parça parça (kısmi) hizmette PCB, komponent, dizgi ve montajı siz koordine edersiniz. Anahtar teslimde bu koordinasyonu, uyum riskini ve tek terminli teslimatı SMT Labs üstlenir; PCB üretimi, komponent tedariki, SMD/THT dizgi, firmware yükleme, fonksiyonel test ve box-build tek proje planında toplanır.

Evet. Talep eden müşterilerle karşılıklı gizlilik sözleşmesi imzalanır; tasarım dosyaları, BOM ve üretim verileri yalnızca ilgili ekip tarafından, proje süresince erişilebilir tutulur.

Güvenilirliğin ve hassasiyetin kritik olduğu alanlarda çalışıyoruz: savunma sanayii, havacılık ve uzay, otomotiv ve ulaşım, haberleşme teknolojileri, robotik ve otomasyon, enerji ve güç elektroniği, medikal ve tüketici elektroniği.

Evet. Tekrarlanabilir proseslerle fason elektronik üretim (EMS) anlaşmaları yürütüyoruz. Numune partisi DFM geri bildirimiyle sadeleştirilir, onaylı tasarım aynı parametrelerle seri üretime aktarılır ve revizyonlar sürüm kaydıyla izlenir.

SMT Labs, SMT Global Mühendislik A.Ş. bünyesinde İstanbul Maslak'ta (Giz 2000 Plaza) faaliyet gösterir. Ekibimiz elektronik üretim ve ithalat sektöründe 15 yılı aşkın saha deneyimine sahiptir; bu deneyim doğru DFM ve süreç kararlarıyla ilk seferde doğru üretime yansır.

Teklif için Gerber, BOM ve Pick & Place dosyanızı iletişim sayfamızdaki formdan yükleyin; 24 saat içinde fiyat ve termin dönüşü yapılır. Telefon, e-posta ve WhatsApp iletişim bilgileri de aynı sayfada yer alır.
